200+ câu trắc nghiệm Dung sai và Kĩ thuật đo có đáp án - Phần 5

Trong chuỗi kích thước sau, với khâu A_∑ là khâu khép kín, khâu A3 là khâu:

Trong chuỗi kích thước sau, với khâu A_∑ là khâu khép kín, khâu A2 là khâu:

Trong chuỗi kích thước đường thẳng, dung sai khâu khép kín bằng:

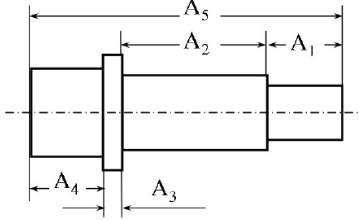

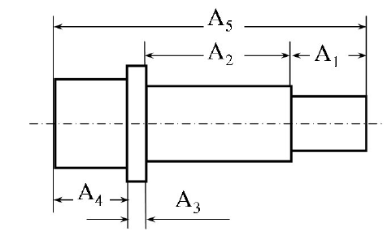

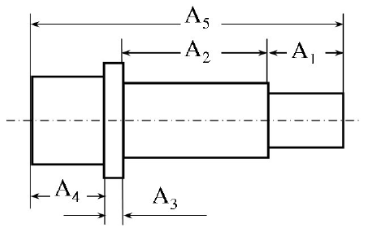

Cho chuỗi kích thước như hình. Trình tự gia công A₁, A₂, A₅, A₄. Hãy cho biết khâu nào là khâu khép kín?

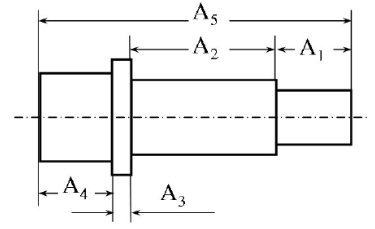

Cho chuỗi kích thước như hình. Trình tự gia công A₁, A₂, A₅, A₄. Hãy cho biết khâu nào là khâu tăng?

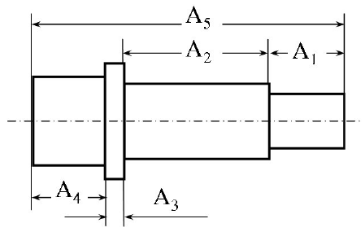

Cho chuỗi kích thước như hình. Trình tự gia công A₁, A₂, A₅, A₄. Hãy cho biết khâu nào là khâu giảm?

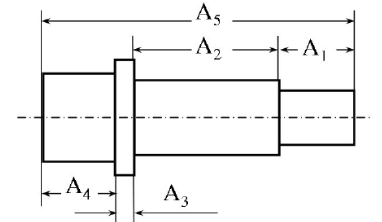

Cho chuỗi kích thước như hình. Trình tự gia công A₁, A₂, A₅, A₄. Biết: A₁ = 40^+0,05, A₂ = 30_-0,04, A₃ = 5±0,1, A₄ = 25±0,02. Tính dung sai khâu A5?

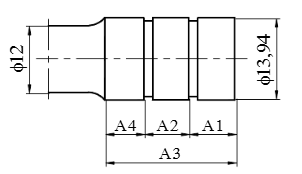

Cho chi tiết như hình. Khi gia công chi tiết, yêu cầu các kích thước như sau: A₁ = 20_-0,033 A₂ = 40_-0,025; A₃ = 100\(_{ - 0,025}^{ + 0,010}\). Hãy cho biết khâu nào là khâu khép kín?

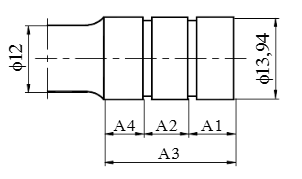

Cho chi tiết như hình. Khi gia công chi tiết, yêu cầu các kích thước như sau: A₁ = 20_-0,033; A₂ = 40_-0,025; A₃ = 100\(_{ - 0,025}^{ + 0,010}\). Hãy cho biết khâu nào là khâu tăng?

Cho chi tiết như hình. Khi gia công chi tiết, yêu cầu các kích thước như sau: A₁ = 20_-0,033 A₂ = 40_-0,025; A₃ = 100\(_{ - 0,025}^{ + 0,010}\). Hãy cho biết khâu nào là khâu giảm?

Cho chuỗi kích thước như hình. Trình tự gia công A1, A2, A5, A4. Biết: A1 = 40^+0,05, A2 = 30_−0,04, A3 = 5±0,1, A4 = 25±0,02. Tính kích thước giới hạn lớn nhất của khâu A5?

Cho chuỗi kích thước như hình. Trình tự gia công A1, A2, A5, A4. Biết: A1 = 40^+0,05, A2 = 30_−0,04, A3 = 5±0,1, A4 = 25±0,02. Tính kích thước giới hạn nhỏ nhất của khâu A5?

Cho chi tiết như hình. Khi gia công chi tiết, yêu cầu các kích thước như sau: A₁ = 20_-0,033 A₂ = 40_-0,025; A₃ = 100\(_{ - 0,025}^{ + 0,010}\). Hãy tính dung sai khâu A4?

Cho chi tiết như hình. Khi gia công chi tiết, yêu cầu các kích thước như sau: A₁ = 20_-0,033 A₂ = 40_-0,025; A₃ = 100\(_{ - 0,025}^{ + 0,010}\). Hãy tính kích thước giới hạn nhỏ nhất khâu A4?

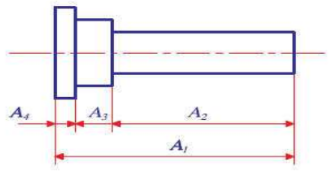

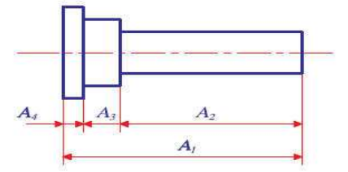

Cho chuỗi kích thước chi tiết như hình vẽ. Biết trình tự gia công A3, A2, A1 và A₁ = 60\(_{ - 0,15}^{ - 0,1}\); A₃ = 8\(_{ - 0,1}^{ + 0,05}\); A₄ = 2\(_{ - 0,02}^{ + 0,05}\). Hãy cho biết khâu nào là khâu khép kín?

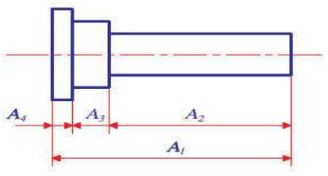

Cho chuỗi kích thước chi tiết như hình vẽ. Biết trình tự gia công A3, A2, A1 và A₁ = 60\(_{ - 0,15}^{ - 0,1}\); A₃ = 8\(_{ - 0,1}^{ + 0,05}\); A₄ = 2\(_{ - 0,02}^{ + 0,05}\). Hãy cho biết giá trị dung sai khâu A2?

Cho chuỗi kích thước chi tiết như hình vẽ. Biết trình tự gia công A3, A2, A1 và A₁ = 60\(_{ - 0,15}^{ - 0,1}\); A₃ = 8\(_{ - 0,1}^{ + 0,05}\); A₄ = 2\(_{ - 0,02}^{ + 0,05}\). Hãy cho biết giá trị kích thước giới hạn nhỏ nhất khâu A2?
