200+ câu trắc nghiệm Lý thuyết mạch điện 1 có đáp án

200+ câu trắc nghiệm Lý thuyết mạch điện 1 có đáp án - Phần 3

1 người thi tuần này 4.6 7 lượt thi 30 câu hỏi 45 phút

Câu 1

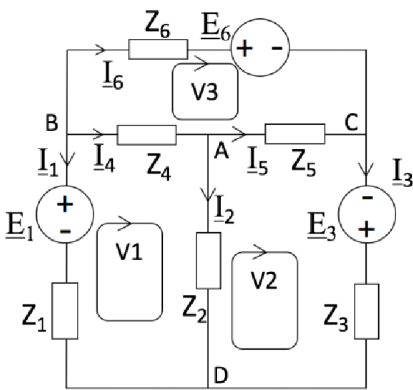

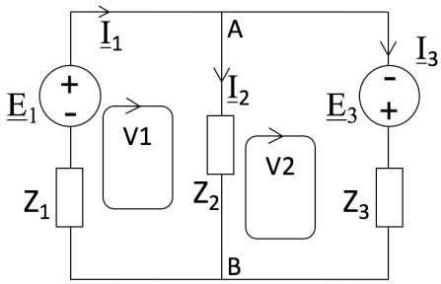

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Phương trình Kirchhoff về điện áp viết cho vòng V1 là:

A. Z1I1 + Z2I2 = E1

B. Z1I1 + Z2I2 = - E1

C. Z1I1 - Z2I2 = E1

D - Z1I1 + Z2I2 = E1

Lời giải

Chọn đáp án A

Câu 2

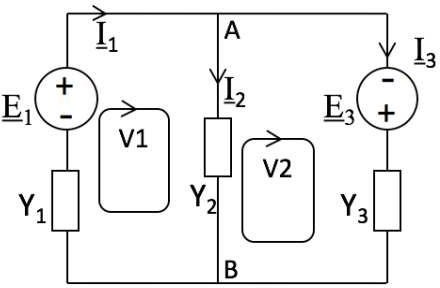

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Chọn nút B làm mốc. Phương trình điện thế nút tại nút A là:

A. (Y+ Y2+ Y3) VA= Y1E1 - Y3E3

B (Y1 + Y2 + Y3) VA = - Y1E1 + Y3E3

C (Y1 +Y2 + Y3) VA = - Y1E1 - Y3E3

D (Y1 + Y2 + Y3) VA = Y1E1 + Y3E3

Lời giải

Chọn đáp án A

Câu 3

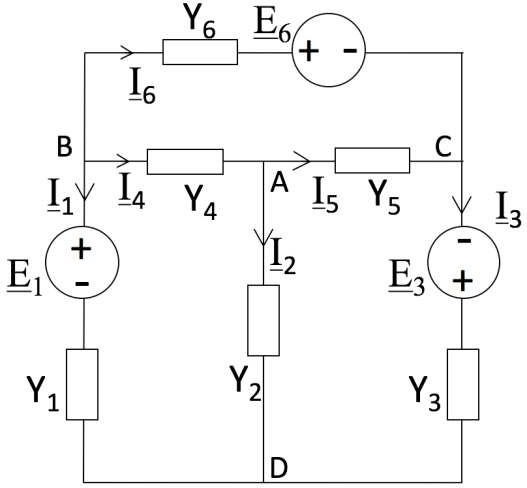

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà.

Chọn nút B làm mốc. Phương án nào sau đây đúng?

A. I1 = Y1(E1 - VA); I2 = Y2VA; I3 = Y3(VA + E3)

B I1 = Y1(E1 + VA); I2 = Y2VA; I3 = Y3(VA + E3)

C I1 = Y1(- E1 - VA); I2 = Y2VA; I3 = Y3(VA + E3)

D I1 = Y1(E1 - VA); I2 = Y2VA; I3 = Y3(VA - E3)

Lời giải

Chọn đáp án B

Câu 4

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Phương án nào sau đây đúng?

A. I1 = - Iv1 ; I2 = Iv1 - Iv2; I3 = Iv2

B I1 = - Iv1 ; I2 = Iv1 + Iv2; I3 = Iv2

C I1 = - Iv1 ; I2 = Iv1 - Iv2; I3 = - Iv2

D I1 = Iv1 ; I2 = Iv1 - Iv2; I3 = Iv2

Lời giải

Chọn đáp án B

Câu 5

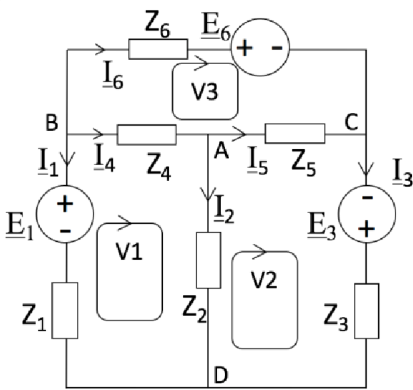

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Chọn D làm mốc VD = 0. Phương án nào sau đây đúng?

A. I1 = Y1(VB - E1); I2 = Y2VA; I3 = Y3(VC + E3)

B I1 = Y1(VB + E1); I2 = Y2VA; I3 = Y3(VC + E3)

C I1 = Y1(VB - E1); I2 = - Y2VA; I3 = Y3(VC + E3)

D I1 = Y1(VB - E1); I2 = Y2VA; I3 = Y3(VC - E3)

Lời giải

Chọn đáp án B

Câu 6

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Chọn D làm mốc VD = 0. Quan hệ nào sau đây đúng?

A. I4 = Y4(VB - VA); I5 = Y5(VA - VC); I6 = Y6(VB - E6 - VC)

B I4 = Y4(VB - VA); I5 = Y5(VA - VC); I6 = Y6(VB + E6 - VC)

C I4 = Y4(VB - VA); I5 = Y5(VA - VC); I6 = Y6(VB - E6 + VC)

D I4 = Y4(VB - VA); I5 = Y5(VA - VC); I6 = Y6(VC - E6 - VB)

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 7

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Phương án nào sau đây đúng?

A. I4 = Iv1 - Iv3; I5 = Iv2 - Iv3; I6 = Iv3

B I4 = - Iv1 ; I5 = Iv2 - Iv3; I6 = Iv3

C I4 = Iv1 ; I5 = - Iv2 - Iv3; I6 = Iv3

D I4 = Iv1 ; I5 = Iv2 - Iv3; I6 = - Iv3

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 8

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà
Phương trình dòng điện vòng cho vòng V1 là:

A. (Z1 + Z2 + Z4)Iv1 - Z2Iv2 - Z4Iv3 = E1

B. (Z1 + Z2 + Z4)Iv1 + Z2Iv2 + Z4Iv3 = E1

C. (Z1 + Z2 + Z4)Iv1 - Z2Iv2 + Z4Iv3 = E1

D. (Z1 + Z2 + Z4)Iv1 + Z2Iv2 - Z4Iv3 = E1

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 9

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Phương trình dòng điện vòng cho vòng V2 là:

A. - Z2Iv1 + (Z2 + Z3 + Z5)Iv2 - Z5Iv3 = E3

B Z2Iv1 + (Z2 + Z3 + Z5)Iv2 - Z5Iv3 = E3

C - Z2Iv1 + (Z2 + Z3 + Z5)Iv2 + Z5Iv3 = E3

D Z2Iv1 + (Z2 + Z3 + Z5)Iv2 + Z5Iv3 = E3

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 10

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Phương trình dòng điện vòng cho vòng V3 là:

A. - Z4Iv1 - Z5Iv2+ (Z4 + Z5 + Z6)Iv3 = - E6

B- Z4Iv1 + Z5Iv2+ (Z4 + Z5 + Z6)Iv3 = - E6

C Z4Iv1 - Z5Iv2+ (Z4 + Z5 + Z6)Iv3 = - E6

D Z4Iv1 + Z5Iv2+ (Z4 + Z5 + Z6)Iv3 = - E6

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 11

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà
Chọn nút D làm mốc. Phương trình điện thế nút tại B là:

A. (Y1 + Y4 + Y6)VB - Y4VA - Y6VC = Y1 E1 + Y6 E6

B. (Y1 + Y4 + Y6)VB - Y4VA - (Y4 + Y5)VC = Y1 E1 + Y6 E6

C. (Y1 + Y4 + Y6)VB - Y4VA - Y6VC = - Y1 E1 - Y6 E6

D. (Y1 + Y4 + Y6)VB + Y4VA + Y6VC = Y1 E1 + Y6 E6

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 12

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Chọn nút D làm mốc. Phương trình điện thế nút tại C là:

A. (Y3 + Y5 + Y6)VC - Y5VA - Y6VB = - Y3 E3 - Y6 E6

B (Y3 + Y5 + Y6)VC - Y5VA - Y6VB = Y3 E3 + Y6 E6

C (Y3 + Y5 + Y6)VC - Y5VA - Y6VB = - Y3 E3 + Y6 E6

D (Y3 + Y5 + Y6)VC - Y5VA - Y6VB = Y3 E3 - Y6 E6

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 13

Mạng một cửa có đặc điểm nào sau đây :

A. Mạch điện có một cặp cực để trao đổi năng lượng hay tín hiệu với các phần mạch khác

B Mạch điện có hai cặp cực để trao đổi năng lượng hay tín hiệu với các phần mạch khác

C Mạch điện có ba cặp cực để trao đổi năng lượng hay tín hiệu với các phần mạch khác

D Mạch điện có bốn cặp cực để trao đổi năng lượng hay tín hiệu với các phần mạch khác

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 14

Điều kiện để một mạch điện được coi là mạng một cửa:

A. Dòng điện đi vào cực này bằng dòng điện đi ra ở cực kia

B Dòng điện bị triệt tiêu khi đi vào mạng một cửa

C Dòng điện được khuếch đại khi đi ra khỏi mạng một cửa

D Dòng điện bị giảm biên độ khi đi ra khỏi mạng một cửa

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 15

Tổng trở vào Zv của mạng một cửa là :

A. Tổng trở của mạch điện khi triệt tiêu các nguồn trong mạng một cửa

B Tổng trở của mạch điện khi hở mạch của mạng một cửa

C Tổng trở của mạch điện khi ngắn mạch của mạng một cửa

D Tổng trở của mạch điện tính bằng thương số giữa điện áp và dòng điện trên cửa

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 16

Tổng dẫn vào Yv của mạng một cửa là :

A. Tổng dẫn của mạch điện khi triệt tiêu các nguồn trong mạng một cửa

B Tổng dẫn của mạch điện khi hở mạch của mạng một cửa

C Tổng dẫn của mạch điện khi ngắn mạch của mạng một cửa

D Tổng dẫn của mạch điện tính bằng thương số giữa dòng điện và điện áp trên cửa

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 17

Sơ đồ Thevenin tương đương bao gồm :

A. Nguồn áp có giá trị Uhở mắc nối tiếp với tổng trở vào Zv

B Nguồn áp Uhở mắc song song với tổng trở vào Zv

C Nguồn áp Uhở mắc nối tiếp với tổng dẫn vào Yv

D Nguồn áp Uhở mắc song song với tổng dẫn vào Yv

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 18

Sơ đồ Norton tương đương bao gồm

A. Nguồn dòng có giá trị Inm mắc song song với tổng dẫn vàoYv

B Nguồn dòng Inm mắc nối tiếp với tổng dẫn vào Yv

C Nguồn dòng Inm mắc song song với tổng trở vào Zv

D Nguồn dòng Inm mắc nối tiếp với tổng trở vào Zv

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 19

Điều kiện hòa hợp nguồn và tải:

A. Zt

B Zt = Zv =Z v

C Zt = 0,5Zv

D Zt = 2Zv

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 20

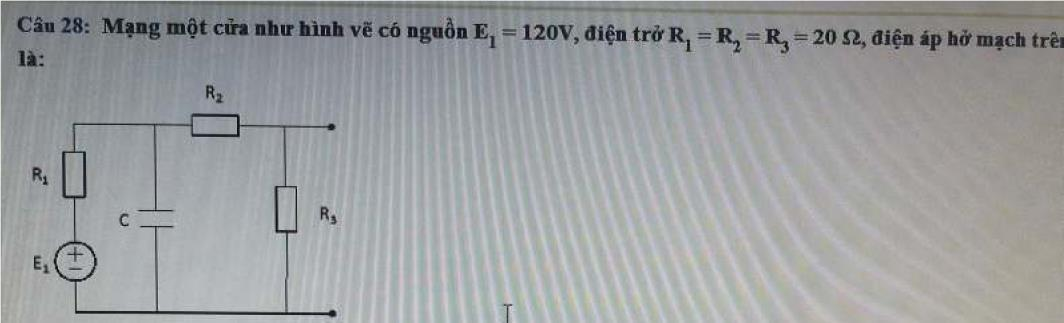

A. 50 V

B. 40 V

C. 60 V

D. 70 V

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

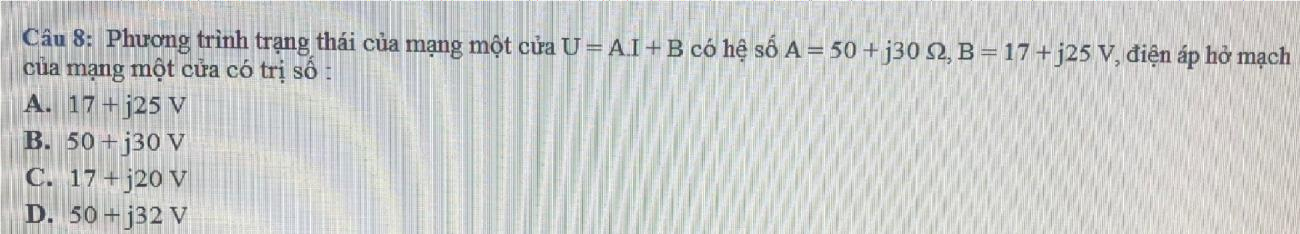

Câu 21

A. 17 + j25 V

B. 50 + j30 V

C. 17 + j20 V

D. 50 + j32 V

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

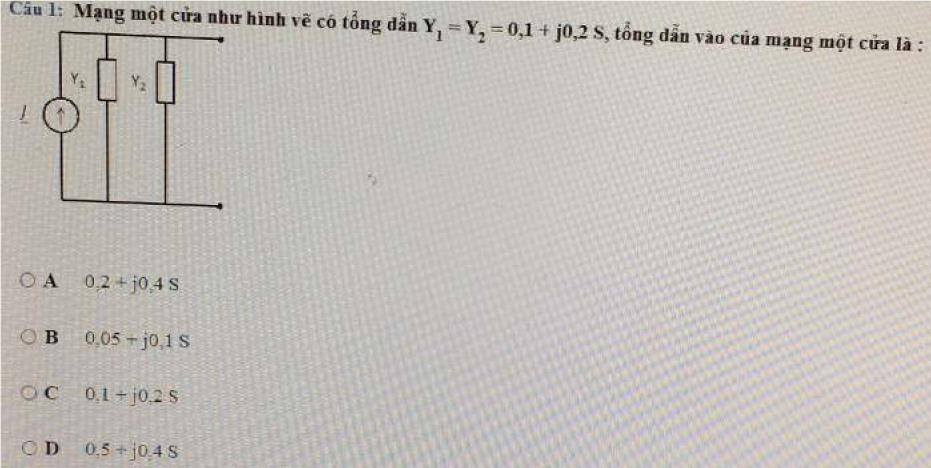

Câu 22

A. 0,2 + j0,4 S

B. 0,05 + j0,1 S

C. 0,1 + j0,2 S

D. 0,5 + j0,4 S

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 23

Phương trình trạng thái của mạng một cửa có hệ số A =5+j6, B = 10+j12, điện áp hở mạch của mạng một cửa có trị số :

A. 10 + j12 V

B 5 + j6 V

C 15 + j18 V

D 20 + j24 V

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 24

Phương trình trạng thái của mạng một cửa có hệ số C =8 + j10, D = 15 + j20, dòng điện ngắn mạch của mạng một cửa có trị số :

A. 15 + j20 A

B 8 + j10 A

C 23 + j30 A

D 30 + j34 A

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 25

Phương trình trạng thái của mạng một cửa có hệ số A =5 + j6, B = 10 + j12, tổng trở vào của mạng một cửa có trị số :

A. 5 + j6 Ω

B 10 + j12 Ω

C 15 + j18 Ω

D 20 + j24 Ω

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 26

Phương trình trạng thái của mạng một cửa có hệ số C =8 + j10, D = 15 + j20, tổng dẫn vào của mạng một cửa có trị số :

A. 8 + j10 Ω

B 15 + j20 Ω

C 23 + j30 Ω

D 30 + j34 Ω

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 27

Tổng trở vào của mạng một cửa sau có giá trị :

A. 2,36 + j4,98 Ω

B. 5,36 + j10,06 Ω

C. 7,24 + j8,15 Ω

D. 1,14 + j5,36 Ω

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 28

Tổng dẫn vào của mạng một cửa sau có giá trị :

A. 0,084 – j0,2 S

B 0,284 – j0,12 S

C 0,584 – j0,32 S

D 0,984 – j0,62

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 29

Điện áp hở mạch của mạng một cửa sau có giá trị :

A. 219,12 + j86,73 V

B 215,12 + j85,64 V

C 212,12 + j82,64 V

D 220,12 + j56,64 V

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 30

Dòng điện ngắn mạch của mạng một cửa sau có giá trị :

A. 25,17– j9,5A

B 20,56 – j10,96 A

C 30,15 – j20,42 A

D 45,77 – j32,63 A

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

200+ câu trắc nghiệm Lý thuyết mạch điện 1 có đáp án - Phần 3

🔥 Đề thi HOT:

860 câu trắc nghiệm tổng hợp Kinh tế chính trị có đáp án -Phần 1

2000+ câu Trắc nghiệm tổng hợp Triết học có đáp án (Phần 1)

550 câu Trắc nghiệm tổng hợp Pháp luật đại cương có đáp án - Chương 1

2000+ câu Trắc nghiệm tổng hợp Tư tưởng Hồ Chí Minh có đáp án Phần 1

500 câu trắc nghiệm Cơ sở văn hóa Việt Nam có đáp án (Phần 1)

470 câu trắc nghiệm Điều dưỡng cơ bản có đáp án - Phần 8

500 câu Trắc nghiệm tổng hợp Quản trị học có đáp án - Chương 1

1550+ câu trắc nghiệm Tài chính tiền tệ có đáp án - Phần 1

Nội dung liên quan:

500+ câu trắc nghiệm Thương phẩm học - Quản lý chất lượng hàng hóa có đáp án

100+ câu trắc nghiệm Tổ chức và quản lý kho có đáp án

100+ câu trắc nghiệm WTO và các hiệp định thương mại song và đa phương có đáp án

100+ câu trắc nghiệm Nghiệp vụ Hải quan trong Kinh doanh thương mại quốc tế có đáp án

100+ câu trắc nghiệm Thị trường thế giới có đáp án

100+ câu trắc nghiệm Bảo hiểm trong thương mại quốc tế có đáp án

1200+ câu trắc nghiệm Quản trị Marketing có đáp án

200+ câu trắc nghiệm Kế toán thương mại và dịch vụ có đáp án

100+ câu trắc nghiệm Nghề giám đốc có đáp án

100+ câu trắc nghiệm Kế toán công nghệ số có đáp án

Danh sách câu hỏi:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà Phương trình Kirchhoff về điện áp viết cho vòng V1 là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà Chọn nút B làm mốc. Phương trình điện thế nút tại nút A là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà. Chọn nút B làm mốc. Phương án nào sau đây đúng?

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà Phương án nào sau đây đúng?

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà Chọn D làm mốc VD = 0. Phương án nào sau đây đúng?

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà Chọn D làm mốc VD = 0. Quan hệ nào sau đây đúng?

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà Phương án nào sau đây đúng?

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoàPhương trình dòng điện vòng cho vòng V1 là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà Phương trình dòng điện vòng cho vòng V2 là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà Phương trình dòng điện vòng cho vòng V3 là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoàChọn nút D làm mốc. Phương trình điện thế nút tại B là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà Chọn nút D làm mốc. Phương trình điện thế nút tại C là:

Mạng một cửa có đặc điểm nào sau đây :

Điều kiện để một mạch điện được coi là mạng một cửa:

Tổng trở vào Zv của mạng một cửa là :

Tổng dẫn vào Yv của mạng một cửa là :

Sơ đồ Thevenin tương đương bao gồm :

Sơ đồ Norton tương đương bao gồm

Điều kiện hòa hợp nguồn và tải:

Phương trình trạng thái của mạng một cửa có hệ số A =5+j6, B = 10+j12, điện áp hở mạch của mạng một cửa có trị số :

Phương trình trạng thái của mạng một cửa có hệ số C =8 + j10, D = 15 + j20, dòng điện ngắn mạch của mạng một cửa có trị số :

Phương trình trạng thái của mạng một cửa có hệ số A =5 + j6, B = 10 + j12, tổng trở vào của mạng một cửa có trị số :

Phương trình trạng thái của mạng một cửa có hệ số C =8 + j10, D = 15 + j20, tổng dẫn vào của mạng một cửa có trị số :

Tổng trở vào của mạng một cửa sau có giá trị :

Tổng dẫn vào của mạng một cửa sau có giá trị :

Điện áp hở mạch của mạng một cửa sau có giá trị :

Dòng điện ngắn mạch của mạng một cửa sau có giá trị :

CHỌN BỘ SÁCH BẠN MUỐN XEM

Đăng ký

Đăng nhập

Quên mật khẩu

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Phương trình Kirchhoff về điện áp viết cho vòng V1 là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Chọn nút B làm mốc. Phương trình điện thế nút tại nút A là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà.

Chọn nút B làm mốc. Phương án nào sau đây đúng?

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Phương án nào sau đây đúng?

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Chọn D làm mốc VD = 0. Phương án nào sau đây đúng?

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Chọn D làm mốc VD = 0. Quan hệ nào sau đây đúng?

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Phương án nào sau đây đúng?

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà
Phương trình dòng điện vòng cho vòng V1 là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Phương trình dòng điện vòng cho vòng V2 là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Phương trình dòng điện vòng cho vòng V3 là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà
Chọn nút D làm mốc. Phương trình điện thế nút tại B là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Chọn nút D làm mốc. Phương trình điện thế nút tại C là:
