Sức điện động 3 pha được coi là đối xứng khi :

A Cùng tần số

Mạng điện ba pha được coi là đối xứng khi :

Mạng điện ba pha đối xứng có đặc điểm nào sau đây :

Tải của mạng điện ba pha được coi là tĩnh khi :

Các cuộn dây của nguồn điện ba pha được đấu Y khi :

Các cấu hình đúng của mạng điện ba pha là :

Cho mạch điện ba pha đối xứng có điện áp dây Ud =380V cung cấp cho tải ba pha nối tam giác có tổng trở các pha tải bằng Z=100Ω. Hãy xác định dòng điện pha của tải.

Cho mạch ba pha đối xứng có sức điện động pha A bằng cung cấp cho tải ba pha nối sao có tổng trở các pha là Z =8+j6Ω. Xác định công suất tiêu thụ của mạch?

Để đo công suất mạch ba pha đối xứng cần dùng ít nhất bao nhiêu Wattmet một pha:

Để đo công suất mạch ba pha không đối xứng tải tĩnh cần dùng ít nhất bao nhiêu Wattmet một pha:

Các tổng trở Z1 = j30Ω, Z2= 20 + j10Ω, Z3 = 15 + j20Ω được đấu tam giác, giá trị của tổng trở biến đổi tương đương Z12, Z23 và Z13 đấu sao theo như hình vẽ là

:

Các tổng trở Z = j30Ω được đấu sao, giá trị của tổng trở biến đổi tương đương Z’ khi chuyển sang đấu tam giác là :

Mạch điện ba pha đối xứng có Ud = 220V cung cấp cho tải nối Y có tổng trở các pha Z = 4 + j3Ω, dòng điện pha của tải có trị số hiệu dụng :

Mạch điện ba pha đối xứng có Ud = 220V cung cấp cho tải là động cơ có P = 7kW, cosϕ = 0,6 nối Δ, dòng điện trên đường dây có trị số hiệu dụng :

Mạch điện ba pha ba dây đối xứng có Ud = 220V cung cấp cho tải nối Y có tổng trở các pha Z = 4 + j3Ω, pha A bị đứt dây, dòng điện pha B và C có trị số hiệu dụng :

Mạch điện ba pha ba dây đối xứng có Ud = 220V cung cấp cho tải nối Y có tổng trở các pha Z = 4 + j3Ω, pha A bị ngắn mạch, dòng điện pha A có trị số hiệu dụng :

Mạch điện ba pha có hệ điện áp dây , tải đấu sao có tổng trở mỗi pha Z = 5+j6Ω, dòng điện pha A có trị số hiệu dụng :

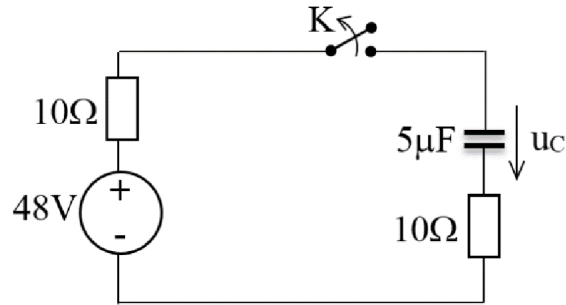

Khóa K trong mạch điện ở hình dưới được mở ra tại thời điểm t = 0.

Giá trị của điện áp trên điện dung uC(+0) là

Khóa K trong mạch điện ở hình dưới được đóng vào tại thời điểm t = 0.

Giá trị của dòng điện chạy qua điện cảm iL(+0) là

Khóa K trong mạch điện ở hình dưới được mở ra tại thời điểm t = 0.

Giá trị của dòng điện chạy qua điện cảm iL(+0) là

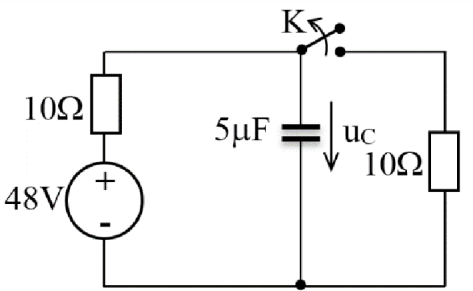

Khóa K trong mạch điện ở hình dưới được mở ra tại thời điểm t = 0.

Giá trị của điện áp trên điện dung tại thời điểm mở khóa K uC(+0) là

Khóa K trong mạch điện ở hình dưới được đóng vào tại thời điểm t = 0.

Giá trị của điện áp trên điện dung tại thời điểm đóng vào uC(+0) là

Khóa K trong mạch điện ở hình dưới được đóng vào tại thời điểm t = 0.

Giá trị của dòng điện chạy qua điện cảm iL(+0) là

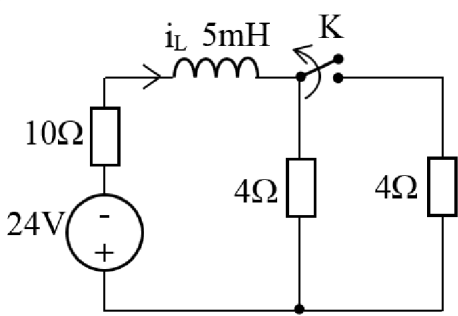

Khóa K trong mạch điện ở hình dưới được mở ra tại thời điểm t = 0.

Giá trị của dòng điện chạy qua điện cảm iL(+0) là

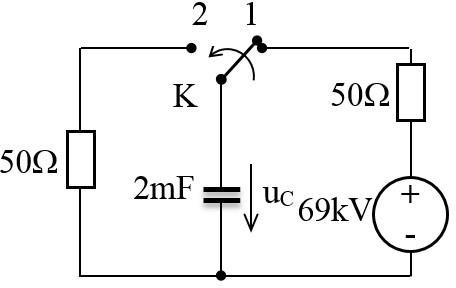

Khóa K trong mạch điện hình dưới chuyển từ vị trí 1 sang vị trí 2 tại thời điểm t = 0.

Điện áp quá độ trên điện dung uC(t) có dạng (với A là hằng số):

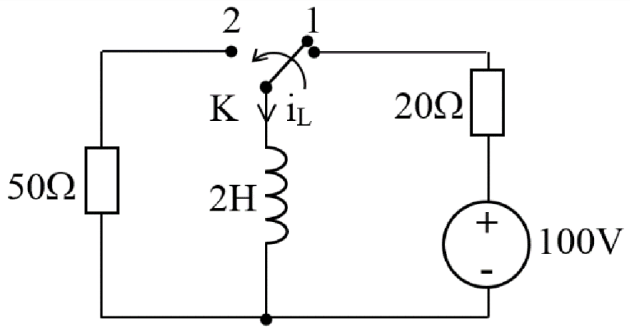

Khóa K trong mạch điện hình dưới chuyển từ vị trí 1 sang vị trí 2 tại thời điểm t = 0.

Dòng điện quá độ chạy trong mạch iL(t) sau khi khóa K tác động có dạng (với I0 hằng số):

Khóa K trong mạch điện hình dưới được đóng vào tại thời điểm t = 0.

Điện áp quá độ trên điện dung uC(t) có dạng (với A, B là các hằng số khác 0):

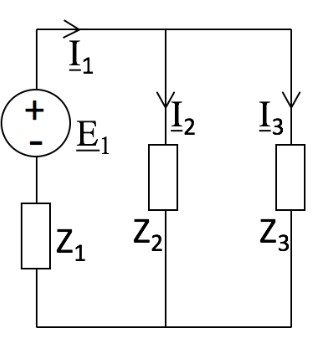

Cho mạch điện ở chế độ xác lập điều hòa như hình vẽ.

Biết E1=230∠50∘, Z1=10+j5 Ω, Z2=7+j7 Ω, Z3=10+j0 Ω. Giá trị của dòng điện I2 là:
