200+ câu trắc nghiệm Lý thuyết mạch điện 1 có đáp án - Phần 6

Xác định VA trong sơ đồ đồ mạch sau?

Mạng điện ba pha đối xứng có đặc điểm nào sau đây :

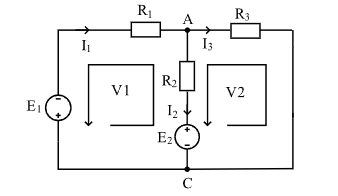

Biểu diễn dòng điện các nhánh theo dòng điện các vòng trong sơ đồ mạch sau?

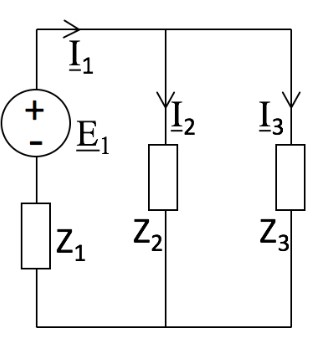

Cho mạch điện ở chế độ xác lập điều hoà như hình vẽ. Biết E1 =220 góc 50 , Z1 = 5 + j5 Ω, Z2 = 7 + j7 Ω, Z3 = 10 + j0 Ω. Giá trị của dòng điện I1 là:

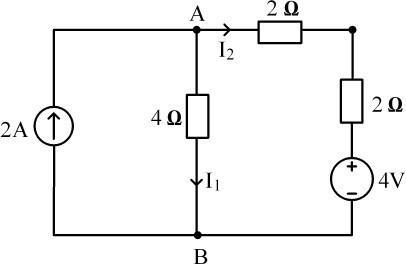

Điện áp hở mạch của mạng một cửa sau có giá trị :,20p3.jpg.

Điện áp trên điện trở 5 Ω khi có dòng điện i(t) = 10sin(314t - 100) A chạy qua là:

Phương trình trạng thái của mạng một cửa có hệ số C =8 + j10, D = 15 + j20, dòng điện ngắn mạch của mạng một cửa có trị số :

Điện áp trên cuộn cảm 5 mH khi có dòng điện i(t) = 10sin(100t + 20) A chạy qua là:

Cho mạch điện ở chế độ xác lập điều hoà như hình vẽ. Biết E1 = , Z1 = 5 + j5 Ω, Z2 = 7 + j7 Ω, Z3 = 10 + j0 Ω

Điều kiện để một mạch điện được coi là mạng một cửa:

Cho mạch ba pha đối xứng. Biết điện áp trên phụ tải pha A là 98 góc -12 , điện áp trên phụ tải pha B có giá trị là :

Điện áp trên cuộn cảm 5 mH khi có dòng điện i(t) = 10sin(100t + 200) A chạy qua là:

Cho i1(t) = 50sin(100t + 20), i2(t) = 70sin(100t - 30). Phát biểu nào dưới dây đúng?

Giá trị hiệu dụng của điện áp -100căn 2 sin(314t - 170) V là:

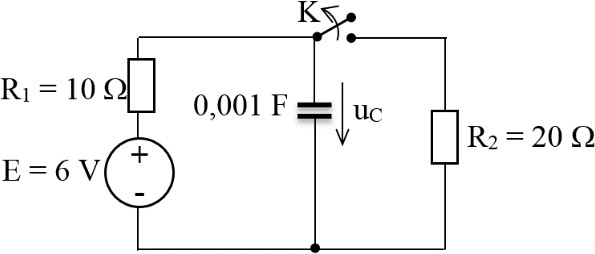

Khóa K trong mạch điện ở hình dưới được mở ra tại thời điểm t = 0. Điện áp trên điện dung \( u_C \) là:

Mạch điện ba pha ba dây đối xứng có Ud = 220V cung cấp cho tải nối Y có tổng trở các pha Z = 4 + j3Ω, pha A bị ngắn mạch, dòng điện pha A có trị số hiệu dụng

Cho mạch điện ba pha đối xứng có điện áp dây Ud=380 V cung cấp cho tải ba pha nối sao có tổng trở tải các pha bằng Z=10+j15 Ω. Hãy xác định trị số hiệu dụng dòng điện pha của tải.
