200+ câu trắc nghiệm Lý thuyết mạch điện 1 có đáp án - Phần 5

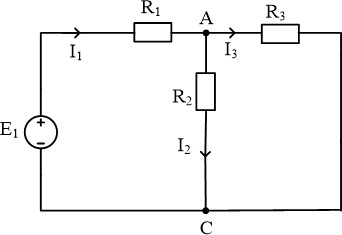

Xác định dòng điện I1 trong mạch biết I2=6 A, R2=2R3=10 Ω, R1=40 Ω:

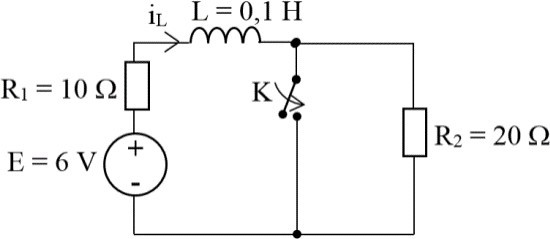

Khóa K trong mạch điện ở hình dưới được đóng vào tại thời điểm t = 0. Dòng điện chạy qua điện cảm L tại thời điểm t=−0 có giá trị bằng:

Giá trị hiệu dụng của điện áp −1002sin⁡(314t−170∘) V là:

Mạch điện ba pha đối xứng có Uf=220 V cung cấp cho tải nối sao có tổng trở các pha Z=6+j5 Ω, công suất tác dụng tiêu thụ trên tải ba pha là:

Tổng trở vào Zv của mạng một cửa là:

Điện áp trên tụ điện 5 mF khi có dòng điện i(t)=7sin⁡(100t+30∘) A chạy qua là:

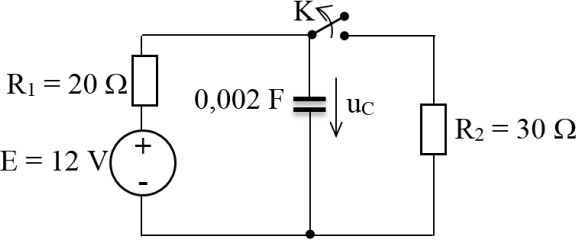

Khóa K trong mạch điện ở hình dưới được mở ra tại thời điểm t = 0. Thành phần xác lập của điện áp quá độ trên tụ điện có giá trị bằng:

Mạch điện ba pha đối xứng có Uf=220 V cung cấp cho tải nối sao có tổng trở các pha Z=6+j5 Ω, công suất tác dụng tiêu thụ trên tải ba pha là:

Giá trị hiệu dụng của điện áp 220căn2 sin(314t + 50) V là:

Giá trị hiệu dụng của dòng điện 100sin(314t - 30) A là:

Dòng điện i(t)=10sin⁡(1000t−30∘) A chạy qua qua nhánh có điện trở 8 Ω và cuộn cảm 5 mH mắc nối tiếp tạo ra điện áp trên nhánh là:

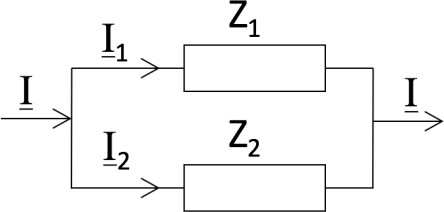

Cho sơ đồ mạch như hình vẽ. Biết I = A, Z1 = 10 + j10 Ω, Z2 = 10 – j10 Ω. Giá trị của điện áp trên Z1 là:

Cho mạch ba pha đối xứng có sức điện động pha A Ea = 200 góc 30 bằng V cung cấp cho tải ba pha nối sao có tổng trở các pha là Z =8+j6Ω . Xác định điện áp trên tải pha C?

Giá trị hiệu dụng của dòng điện 100sin(314t - 30) A là:

Một mạch điện gồm có điện trở R1 = 30Ω mắc nối tiếp với một điện trở R2 = 40 Ω. Mạch được cấp bởi nguồn điện 140 V. Điện áp trên điện trở R2 là bao nhiêu?

Khóa K trong mạch điện ở hình dưới được đóng vào tại thời điểm t = 0. Thành phần xác lập của dòng điện quá độ chạy qua điện cảm L có giá trị bằng:

Cho mạch ba pha đối xứng có sức điện động pha A EA=220 góc 30 bằng cung cấp cho tải ba pha nối sao có tổng trở các pha là Z =8+j6Ω. Xác định công suất tiêu thụ của mạch?

Mạch điện ba pha đối xứng có Ud = 220V cung cấp cho tải là động cơ có P = 7kW, cosϕ = 0,6 nối Δ, dòng điện trên đường dây có trị số hiệu dụng:

Dòng điện i(t) = 5 sin(100t + 170) A chạy qua nhánh có điện trở 5 Ω và tụ điện 2 mF mắc nối tiếp tạo ra điện áp trên nhánh là:

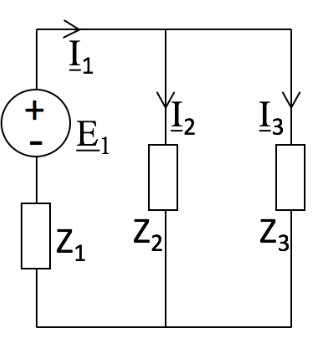

Cho mạch điện ở chế độ xác lập điều hoà như hình vẽ. Biết E1 = 230 góc 50 , Z1 = 10 + j5 Ω, Z2 = 7 + j7 Ω, Z3 = 10 + j0 Ω. Giá trị của dòng điện I2 là

Tổng trở vào Zv của mạng một cửa là :

Cho u(t)=120cos⁡(314t+20∘), i(t)=6sin⁡(314t+30∘). Phát biểu nào dưới đây đúng?

Phương trình trạng thái của mạng một cửa có hệ số A =5+j6, B = 10+j12, điện áp hở mạch của mạng một cửa có trị số :

Sức điện động 3 pha được coi là đối xứng khi :

8:Khóa K trong mạch điện ở hình dưới được đóng vào tại thời điểm t = 0. Thành phần xác lập của dòng điện quá độ chạy qua điện cảm L có giá trị bằng:

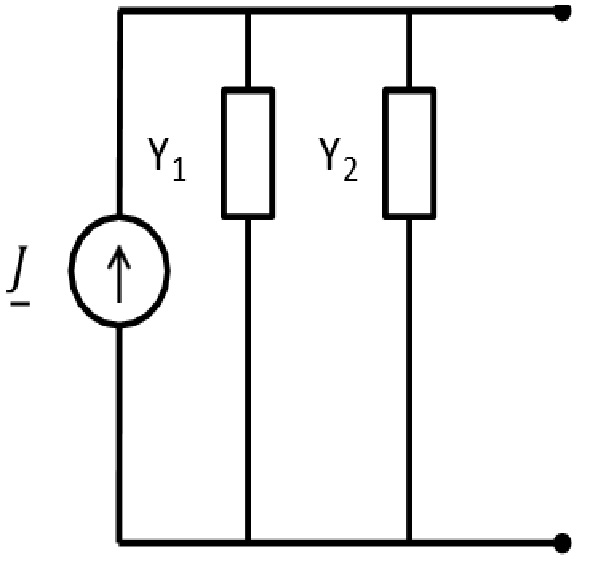

Mạng một cửa như hình vẽ có tổng dẫn Y1 = Y2 = 0,1 + j0,2 S, tổng dẫn vào của mạng một cửa là :

Xác định dòng điện I trong mạch như hình vẽ. Biết E1=100V; E2=20V; E3=60V; R1=10Ω; R2=20Ω

Phương trình trạng thái của mạng một cửa có hệ số C =8 + j10, D = 15 + j20, dòng điện ngắn mạch của mạng một cửa có trị số :

Điện áp trên tụ điện 5 mF khi có dòng điện i(t)=7sin⁡(100t+30∘) A chạy qua là:

Cho i1(t) = 30sin(314t - 20), i2(t) = 60cos(314t - 30). Phát biểu nào dưới dây đúng?
